母线槽模具的结构形式及其工作原理
时间：2019-01-05 16:43:32本站打印本文

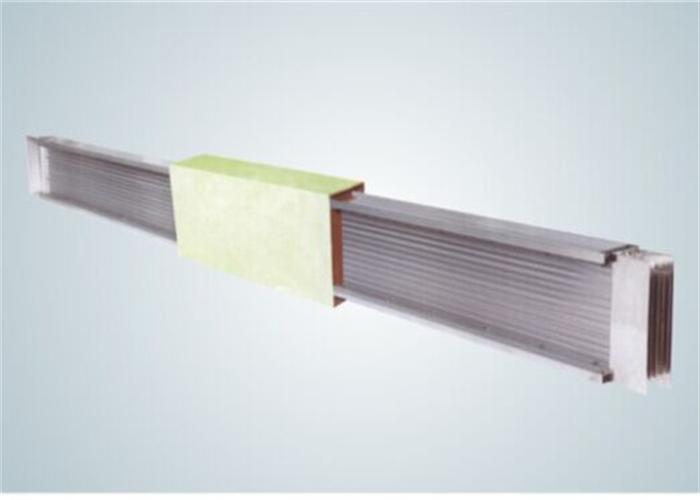

槽模具的结构形式，电缆桥架成形组合折弯模由组合上模、下模与下模换位机构以及液压系统三个部分组成，组合上模主要包括主压模1，副压模4，复位弹簧10及预压小油缸2等几部分。副压模安装在主压模导槽内，由复位弹簧及预压小油缸作用实现上下滑动，上模在折弯机上的安装形式与普通折弯模具的安装形式是相同的。下模主要包括下模体5，顶出杆6，复位弹簧9，换位柱塞缸13，换位基座7等部分。同理，下模换位机构在折弯机工作台上的安装与普通折弯下模的安装形式是相同的，而下模体在换位柱塞缸的作用下可移动换位，其换位精度可由定位杆12调节精确定位。
组合折弯模的工作原理，首先，下模体处于图示工作位置，主压模完成母线槽的第一个U形槽的折弯压制，上模返程，下模顶出杆顶出板料，板料进入第二个工位，组合上模下行，副压模首先下压实现对板料的压边，控制其板料单向移动，然后，主压模再次完成第二个U形槽的成形。同理，板料依次进入下一个工位完成各U形槽的折弯成形。然后，换位油缸动作推动下模体换位，下模体V形槽处于工作位置，此时，组合上模副压头在复位弹簧作用下复位，制件各直角边的折弯成形在V形槽中顺序完成。制件成形过程中板料的送进距离可由折弯机挡料器控制，以保证制件精度。
