母线指用高导电率的铜（铜排）、铝质材料制成的，用以传输电能，具有汇集和分配电力能力的产品。在变电站中各级电压配电装置的连接，以及变压器等电气设备和相应配电装置的连接，大都采用矩形或圆形截面的裸导线或绞线，这统称为母线。母线的作用是汇集、分配和传送电能。由于母线在运行中，有巨大的电能通过，短路时，承受着很大的发热和电动力效应，因此，必须合理的选用母线材料、截面形状和截面积以符合安全经济运行的要求。
母线按结构分为硬母线和软母线。硬母线又分为矩形母线和管形母线。 矩形母线一般使用于主变压器至配电室内，其优点是施工安装方便，运行中变化小，载流量大，但造价较高。 软母线用于室外，因空间大，导线有所摆动也不致于造成线间距离不够。软母线施工简便，造价低廉。

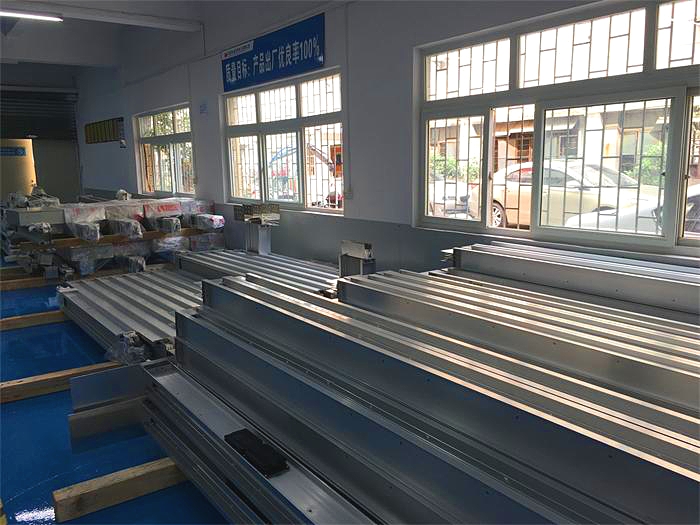

母线槽为全封闭式，外壳采用优质钢板冲压弯制而成，表面静电喷塑，绝缘性能优越，使用安全可靠，抗腐防潮性能良好。具有机械强度高、短路能力强、外型美观、安装方便，插接式活动接头，用于各功能单元之间的连接，可调节安装长度，可抽出作线路间隔等特点。
组成母线槽的单元有哪些？它们有些什么特点？
1.始端母线单元：始端母线单元用于与变压器、配电柜及电缆相连接，其电流规格同直线型母线单元相同。
2.直线段母线单元：不能插口的母线槽单元是为了延伸配电线路。带插口的母线槽与插接箱配套使用。根据设备的实际安装位置配置。3.母线终端盒：用于封闭母线槽终止端,以保证母线槽系统的供电安全。
4.插接箱：插接箱用于将电能从母线槽干线上引出输送到用电设备或高层建筑的各个楼层，箱内装有DZ20Y型自动空气开关或深熔断器。根据现场需要，插接箱也可改装成插接式分线箱（内部不装自动空气开关或熔断器，只装设足够容量的接线柱）。
5.膨胀母线单元：膨胀母线单元用于吸收由于热膨胀产生的母线槽轴向的变化量，当母线长度超过80米时，安装一节膨胀母线。膨胀母线单元的额定电流同直线型母线单元，其长度为1500mm。
6.变径母线单元：变径母线单元用于同一系统中不同额定电流单元的连接，以便整个母线槽系统更加经济实用。
7.弯曲母线单元：各种母线接头L型、T型、Z型及十字型四种，用于灵活地将系统连接起来，其额定电流与直线段母线单元相同。
