母线槽与母线槽桥的区别有哪些？
时间：2017-02-27 17:14:56本站打印本文
1、什么是母线槽
母线槽是由金属板(钢板或铝合金板)为保护外壳、导电排、绝缘材料及有关附件组成的母线系统。它可制成每隔一段距离设有插接分线盒的插接型封闭式母线槽，也可制成中间不带分线盒的馈电型封闭母线槽。在高层建筑的供电系统中，动力和照明线路往往分开设置，母线槽作为供电主干线在电气竖井内沿墙垂直安装一趟或多趟。
2、什么是母线桥
母线桥又称桥式接线，用跨接断路器BCD把两条电源引入线与两台变压器联系起来的主接线。较分段单母线接线简化，减少了断路器的数量。根据跨接桥断路器的位置不同，分为内接线桥和外接线桥。其中内接线桥适用于线路较长，负荷曲线比较平稳的变电位置；外接线桥则适用于线路较短，负荷曲线变化较大的变电位置母线桥刷漆的作用：绝缘、防腐、散热和“相”的标识。 母线桥指桥内有矩形铜母线或铝母线，一般是铁皮做成外壳保护母线；用于户内。
3、有什么区别
母线槽在制作和工艺上较母线桥都有一定的难度。指密集形母线，四条矩形导电体之间用绝缘板隔开，绝缘等级好，内部无对流空间，体积也小，但价格贵（施耐德），国产的便宜点，作长距离供电用（美观，方便），一般可用于户内，也可用于户外。母线槽一般用于400v，后又出现了 10kv的母线槽其优点就是结构紧凑，便于安装，基本免去维修，还可以插接配电箱，直接配电，属于一次性投入，在好的地方已经开始替代通常的桥架和电缆模式了，而母线桥从400v-35kv都有，桥（架空）内有矩形铜母线或铝母线，有对流空间，用于户内。安装工艺大体相同，装完外壳（角钢支架可以用铁），再在现场制作铜排，增加工序，和母线槽相比，安装复杂。为了保证电气间隙，电压等级越高，外壳尺寸越大，但母线桥比母线槽有较低的产品投入。只做过桥用，如果是变压器和开关柜之间，开关柜与开关柜之间（距离小于10米）最好用母线桥。
母线桥是为了铜排跨接（柜到柜，柜到墙）而简单制作的矩形支撑保护体，母线槽也可以，但是母线槽右完善的结构组成，体积小，内部有绝缘附件，可以更长具体和多次转向和扩展，中间还有变容，防火等单元，还而已配置插接箱，提供连接点电源。
4、母线槽和母线桥图片
母线槽是由金属板(钢板或铝合金板)为保护外壳、导电排、绝缘材料及有关附件组成的母线系统。它可制成每隔一段距离设有插接分线盒的插接型封闭式母线槽，也可制成中间不带分线盒的馈电型封闭母线槽。在高层建筑的供电系统中，动力和照明线路往往分开设置，母线槽作为供电主干线在电气竖井内沿墙垂直安装一趟或多趟。
2、什么是母线桥
母线桥又称桥式接线，用跨接断路器BCD把两条电源引入线与两台变压器联系起来的主接线。较分段单母线接线简化，减少了断路器的数量。根据跨接桥断路器的位置不同，分为内接线桥和外接线桥。其中内接线桥适用于线路较长，负荷曲线比较平稳的变电位置；外接线桥则适用于线路较短，负荷曲线变化较大的变电位置母线桥刷漆的作用：绝缘、防腐、散热和“相”的标识。 母线桥指桥内有矩形铜母线或铝母线，一般是铁皮做成外壳保护母线；用于户内。
3、有什么区别
母线槽在制作和工艺上较母线桥都有一定的难度。指密集形母线，四条矩形导电体之间用绝缘板隔开，绝缘等级好，内部无对流空间，体积也小，但价格贵（施耐德），国产的便宜点，作长距离供电用（美观，方便），一般可用于户内，也可用于户外。母线槽一般用于400v，后又出现了 10kv的母线槽其优点就是结构紧凑，便于安装，基本免去维修，还可以插接配电箱，直接配电，属于一次性投入，在好的地方已经开始替代通常的桥架和电缆模式了，而母线桥从400v-35kv都有，桥（架空）内有矩形铜母线或铝母线，有对流空间，用于户内。安装工艺大体相同，装完外壳（角钢支架可以用铁），再在现场制作铜排，增加工序，和母线槽相比，安装复杂。为了保证电气间隙，电压等级越高，外壳尺寸越大，但母线桥比母线槽有较低的产品投入。只做过桥用，如果是变压器和开关柜之间，开关柜与开关柜之间（距离小于10米）最好用母线桥。
母线桥是为了铜排跨接（柜到柜，柜到墙）而简单制作的矩形支撑保护体，母线槽也可以，但是母线槽右完善的结构组成，体积小，内部有绝缘附件，可以更长具体和多次转向和扩展，中间还有变容，防火等单元，还而已配置插接箱，提供连接点电源。
4、母线槽和母线桥图片

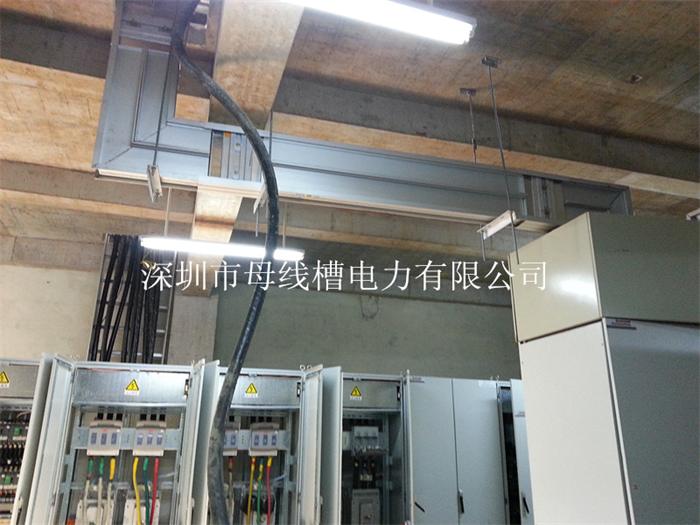

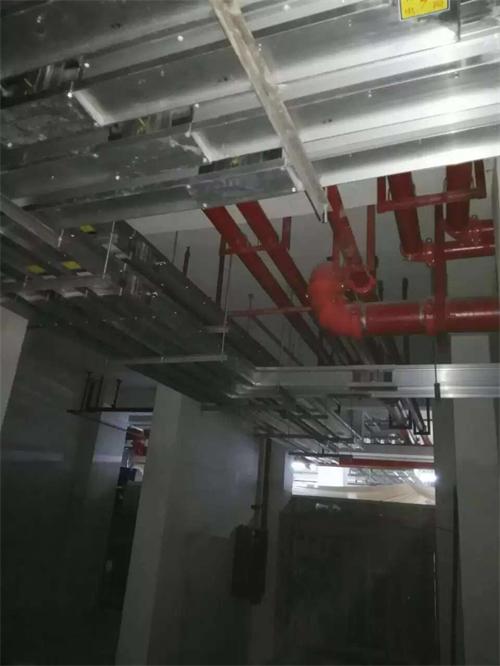

母线槽图片

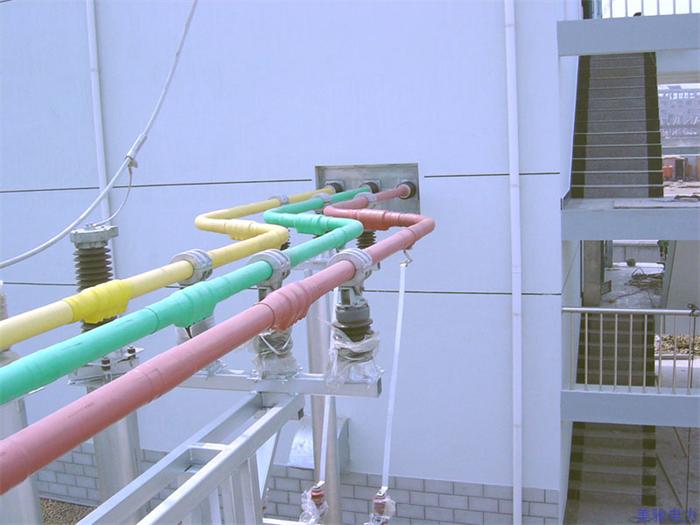

母线桥照片
