密集型母线槽两端设备正确的方法
时间：2017-02-24 16:35:34本站打印本文
密集型母线槽的安装施工管理过程中，由于制造厂产品规格单调、安装使用说明书过于简单及设计上考虑不周等原因，往往造成现场安装困难。
目前，低压配电柜采用母线槽作为进线连接，一般为柜上进线，按有关规范要求，三相母排的排列方式按低压配电柜型号以及生产厂家的不同，大致可分为两种：水平排列布置和引下线的排列布置。从柜前看，引下线的排列布置由左到右为LI、L2、L3、N。水平排列布置从前到后为N、L3、L2，L1。另一方面，众所周知，变压器低压套管排列次序为N、L1、L2、L3，变压器在变压器室内安装按照设计要求，一般高压侧向内，低压侧向外。

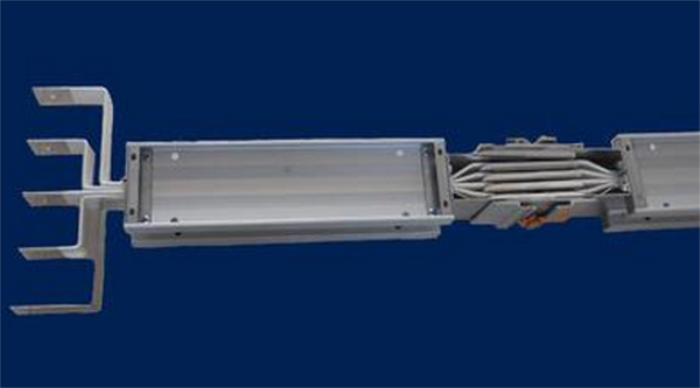

当低压配电柜进线母线采用水平布置时母线槽与变压器之间不必换相，只需增加过渡接片即可，但当低压配电柜进线母线采用引下式布置时，由于相位不同母线槽不能直接作为低压进线连接变压器和低压配电柜、因此母线槽要通过换相才能连接。方法是通过母线槽换相节方式连接，也可采用进线辅助箱，达到母线槽两端设备同相位正确连接。
目前，低压配电柜采用母线槽作为进线连接，一般为柜上进线，按有关规范要求，三相母排的排列方式按低压配电柜型号以及生产厂家的不同，大致可分为两种：水平排列布置和引下线的排列布置。从柜前看，引下线的排列布置由左到右为LI、L2、L3、N。水平排列布置从前到后为N、L3、L2，L1。另一方面，众所周知，变压器低压套管排列次序为N、L1、L2、L3，变压器在变压器室内安装按照设计要求，一般高压侧向内，低压侧向外。
当低压配电柜进线母线采用水平布置时母线槽与变压器之间不必换相，只需增加过渡接片即可，但当低压配电柜进线母线采用引下式布置时，由于相位不同母线槽不能直接作为低压进线连接变压器和低压配电柜、因此母线槽要通过换相才能连接。方法是通过母线槽换相节方式连接，也可采用进线辅助箱，达到母线槽两端设备同相位正确连接。
密集型绝缘母线槽具有传输电流大、安全、体积小、结构紧凑、维护方便等优点。已在企业低压配电装置中广泛使用。
