插接式母线槽由下列部件组成：（1）母线（2）分线盒、分线开关盒、分线箱、分线开关箱（3）进线母线槽（电缆过渡接头）（4） 进线盒与进线箱（5）变容量母线槽及曲件母线槽（6）膨胀节母线槽（7）端部封盖（8）安装夹具。

     母线分为有线口和无线口两种，其中有线口还分单面开口与双面开口两种形式。分线口按3m一个开设。

     分线箱、分线开关箱：其额定电流为100A、250A、600A、800A等四种，用于250A～4000A母线上。分线开关箱内设有三极自动空气断路器。分线箱，分线开关箱的结构分为插入式分岔式两种。插入式适用于三相四线制250A、400A母线，与母线槽分线口的引接方式为插入。分岔式适用于三相四线制630A～4000A及三相五线制250A～3000A母线，由连接头及母线槽分线口的分线铜排螺装连接。

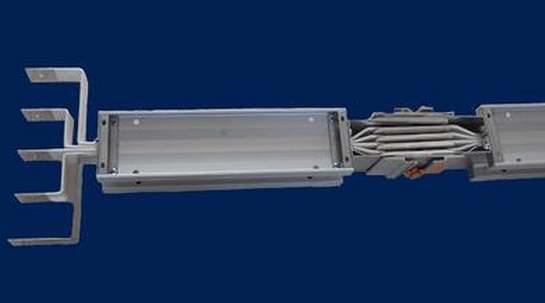

     进线母线槽是母线槽的电源输入端。可直接用于母线槽与变压器或低压配电屏的连接。

     进线盒适用于100A母线，由壳体联接器等组成。进线箱适用于250A～4000A母线，由箱壳、门盖等组成。

     曲线母线槽适用于100A母线槽的有L型垂直弯头与T型垂直接头，适用于250A～4000A母线槽的有L型水平接头、L型垂直弯头、T型垂直弯头、Z型水平弯头、Z型垂直接头。变容呈接头适用于250A～4000A母线槽上。

     母线槽直线段较长时，考虑长期工作出现热膨胀，在其部隔50m左右处应设置膨胀节母线槽。

     端部封盖安装在母线末端作安全保护之用

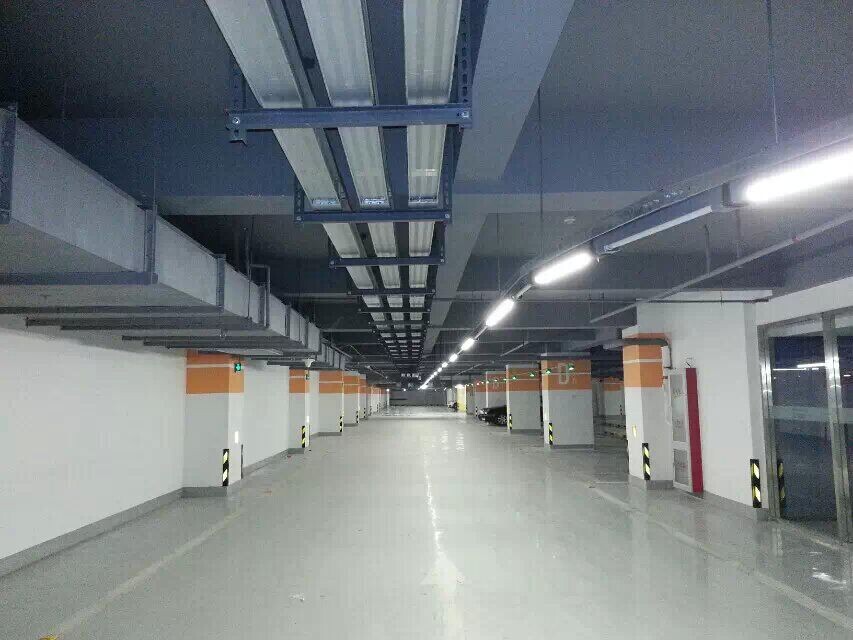

     安装夹具分为吊装、侧装、垂直安装、水平安装
